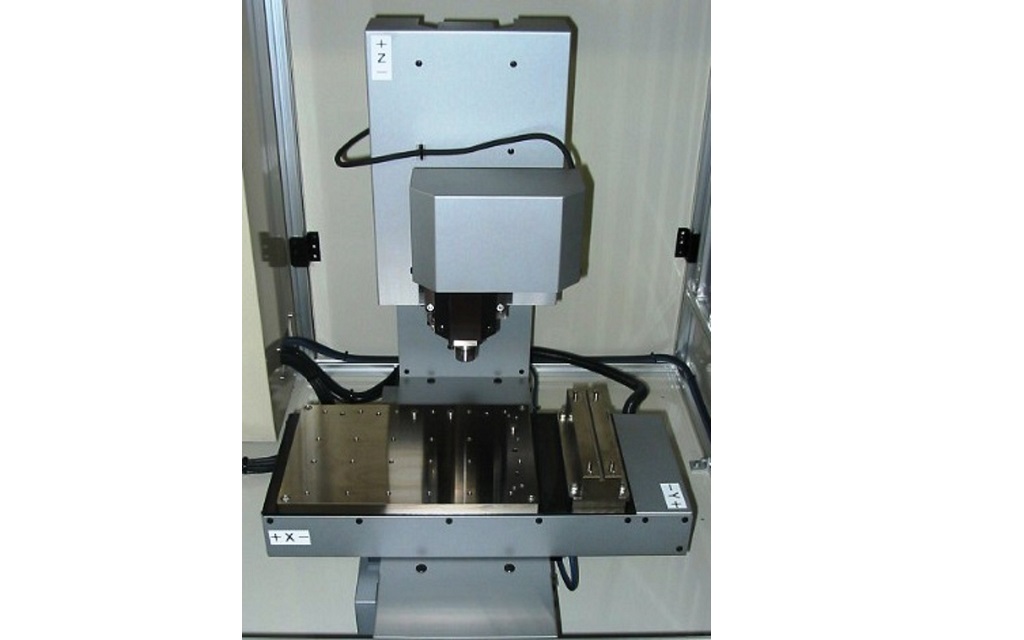

NC基板切断機

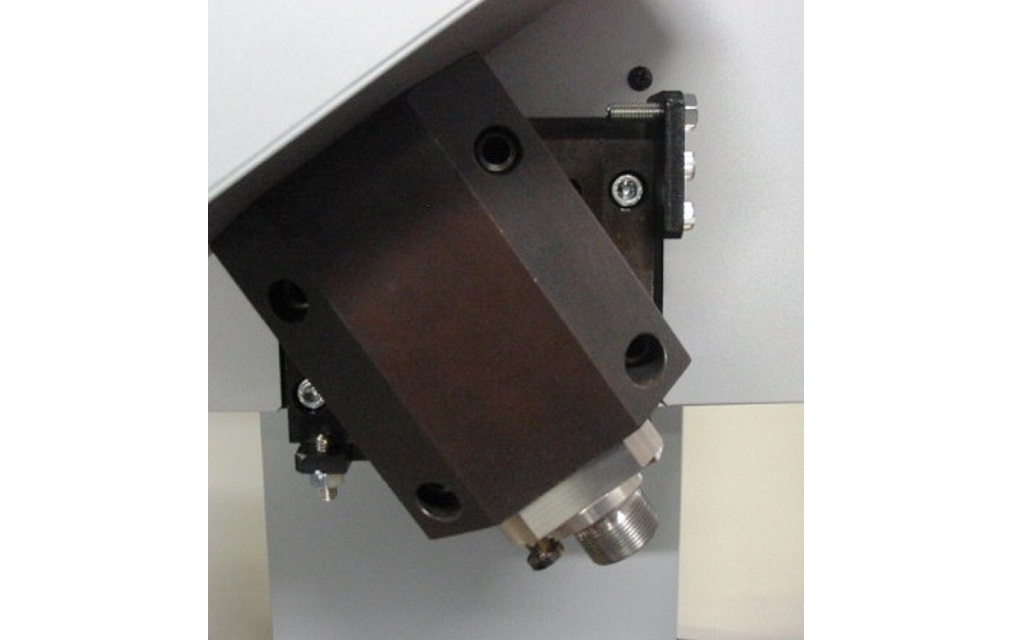

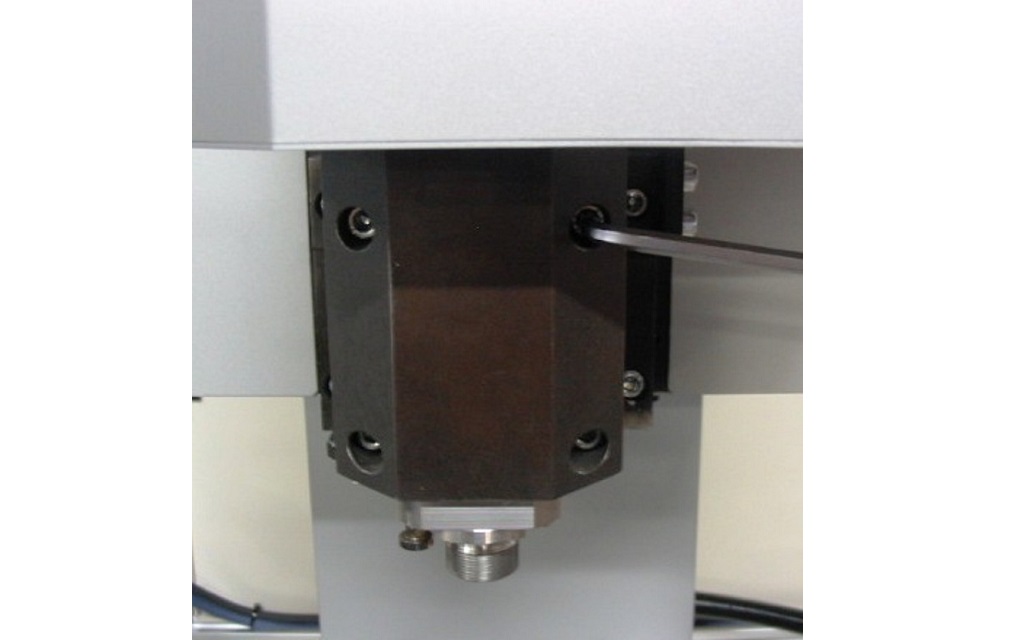

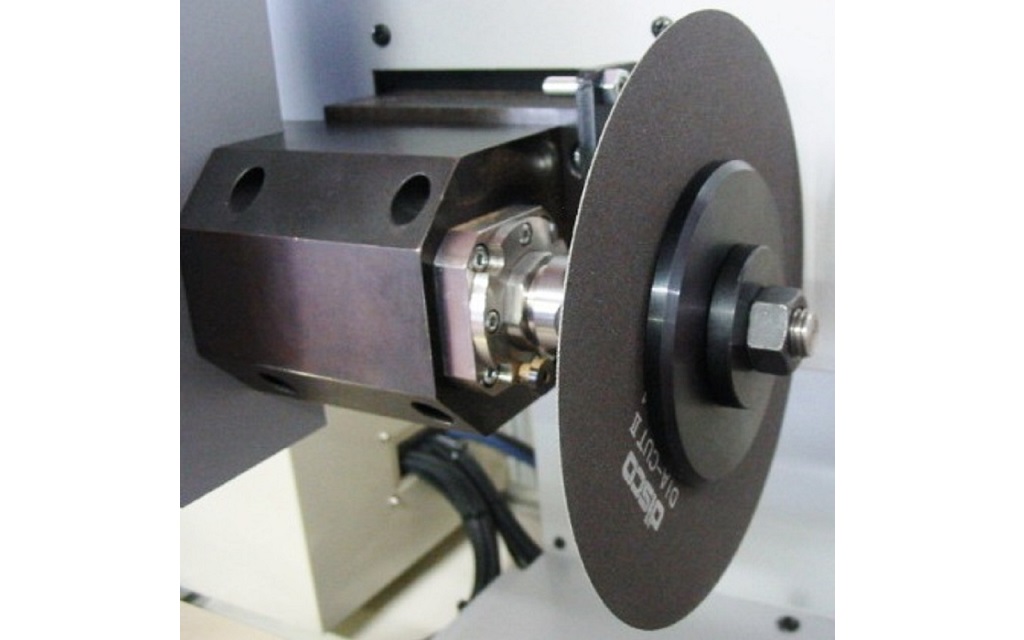

小型・複雑形状の多数個取り基板をルーター方式とカッティング方式で分割する装置です。アーバーを主軸に取り付けることでカッティング砥石を用いた研削に近い工法により、ストレスの少ない基板切断が出来ます。また、外形加工やスリット加工に使用されている工具を使用してきれいな異型加工も可能です。ボールネジとステッピングモータによるスライドテーブル構造で分割寸法のバラツキが少なく抑えられます。

スペック・仕様

名称 NC基板切断機
機械説明 基板の外形加工やスリット加工に使用できます。
特徴 ①アーバーを主軸に取り付けて基板分割にも使用できるNC加工機です。
②高剛性により分割時の寸法のばらつきが少ない。
③分割長さにあわせた機種の対応も可能です。
寸法 W 800 × D 950 × H 1,650
能力 ワークサイズ(mm):320 × 220
参考価格(税抜) 2,500,000円
