生産ライン向け小型工作機械 CVN-500【開発事例】

設置スペースあたりの生産性は、汎用大型機械に比べて2~3倍の向上が見込めます。
また、消費電力も少ないため、省エネです。
加えて加工工程に合わせたカスタマイズ対応が可能です。

例えば・・

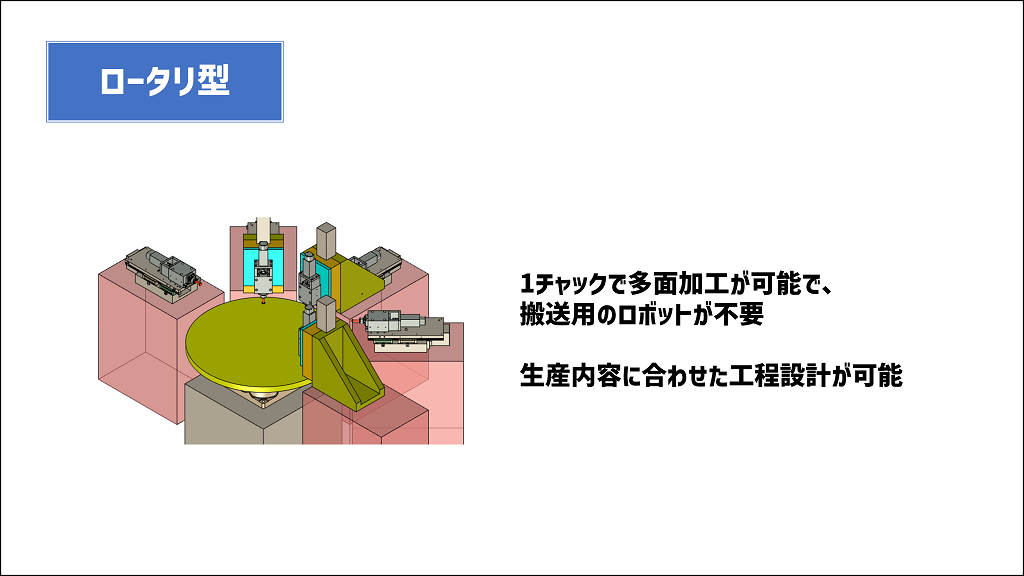

 【ロータリ型】
   1チャックで多面加工が可能で、搬送用のロボットが不要。生産内容に合わせた工程設計が可能

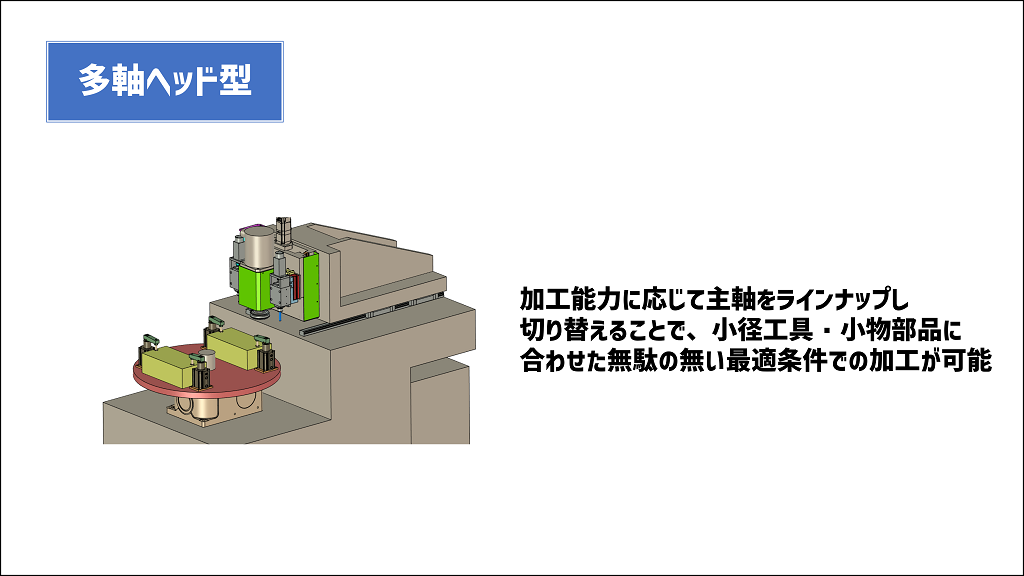

 【多軸ヘッド型】
   加工能力に応じて主軸を切り替えることで、小径工具・小物部品に合わせた無駄の無い最適条件での加工が可能

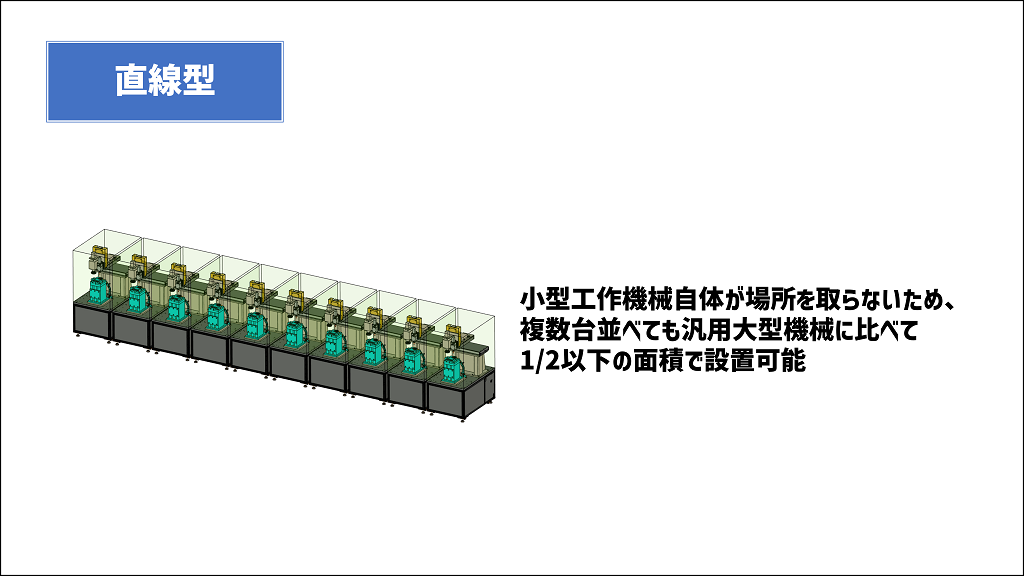

 【直線型】
   小型工作機械自体が場所を取らないため、複数台並べても汎用大型機械に比べて1/2以下の面積で設置可能

※現在開発中の案件のため、今後仕様変更が行われる場合がございます。

スペック・仕様

名称 CVN500
機械説明 1台で面加工・穴あけ・タップ加工等、用途に合わせた主軸をラインナップした小型工作機械
特徴 ① ロボットやガントリーローダーを統合化した省スペース設計
② 標準設計モジュール + 周辺カスタマイズ設計に対応
③ 複数の工程をこなすインデックス搭載が可能
寸法 750 × 1,620 × 2,025
重量 約1,500kg
能力 テーブルサイズ:350×250
送り装置:X軸ストローク 250mm
     Y軸ストローク 200mm
     Z軸ストローク 200mm
許容積載重量:80kg
主軸テーパ:7/24 テーパ S20T
主軸回転速度:30-12,000rpm
主軸モータ:2.5Kw
ATC工具本数:12本
早送速度:30m/min
NC制御:SLM8000
圧縮空気源:500l/min
参考価格(税抜) 未定
備考・特記事項 主なオプション:切削油装置
        NC円テーブル
        投入・搬出ローダー
