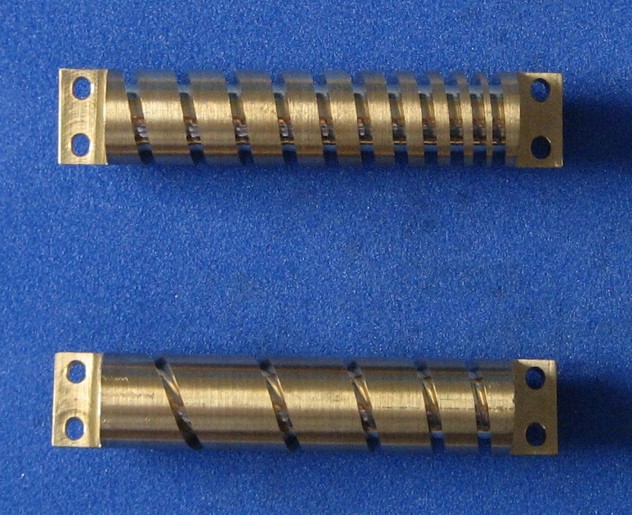

可変ピッチねじ加工事例

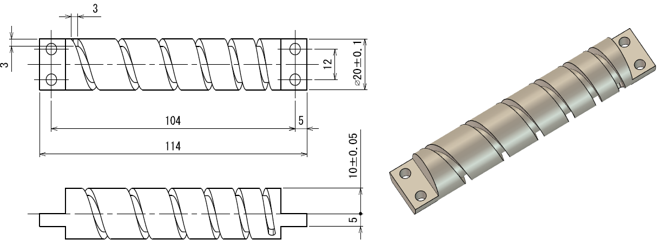

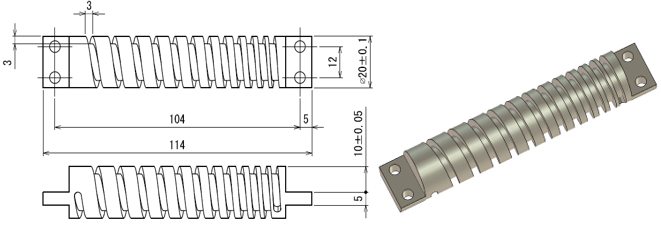

ねじ加工で1ピッチあたりのピッチを可変させた加工事例です。

通常のねじ加工と同様に、垂直に切り込む以外にも、
Z軸の切込み方向も可変に(テーパ可変ピッチ)切り込むことが可能です。

▶CVN-50標準機の事例ページはこちら◀

スペック・仕様

特徴 加工条件

φ3エンドミル
主軸回転数  10000 min-1
1回の切込み  0.2mm
1回の加工時間 13分

溝深さ 3mm
加工時間 195分

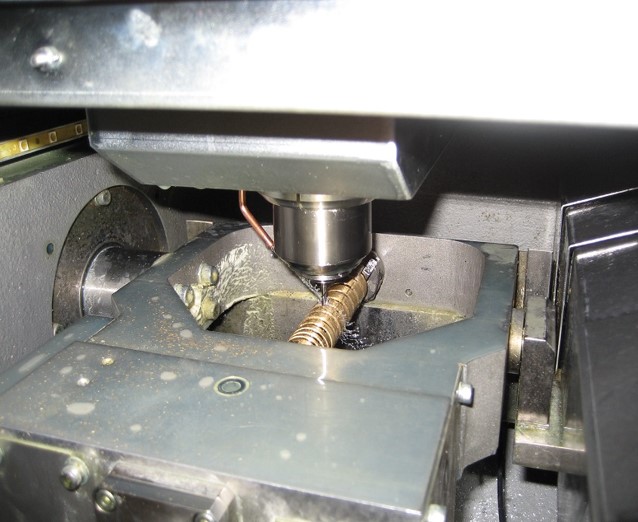

備考・特記事項 加工機械はCVN-50で実施しています。
