【小型5軸加工機 CVN-50】炭素繊維強化プラスチック(CFRP)の加工事例

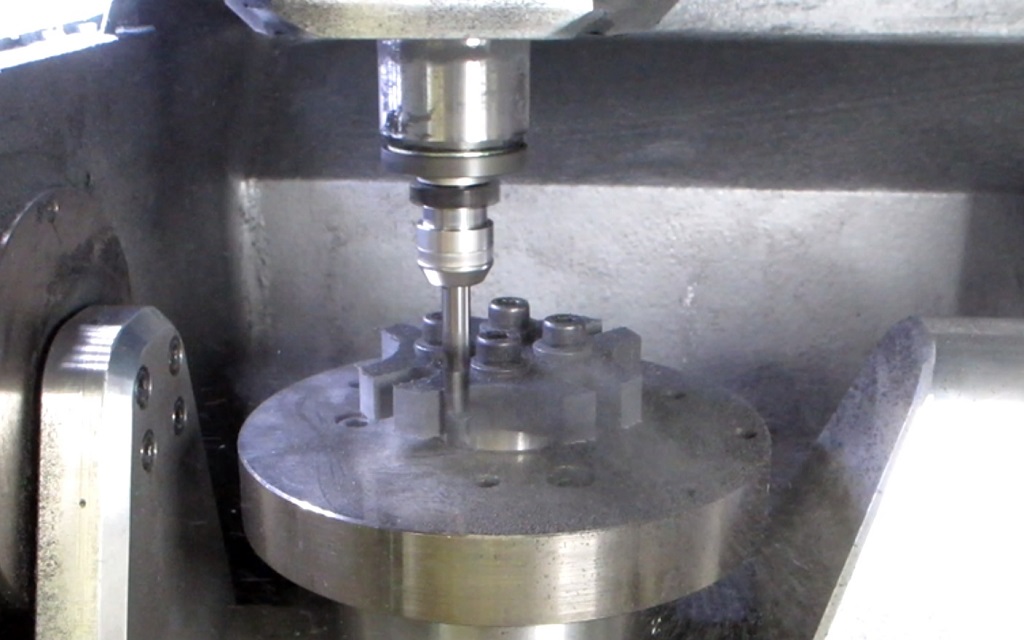

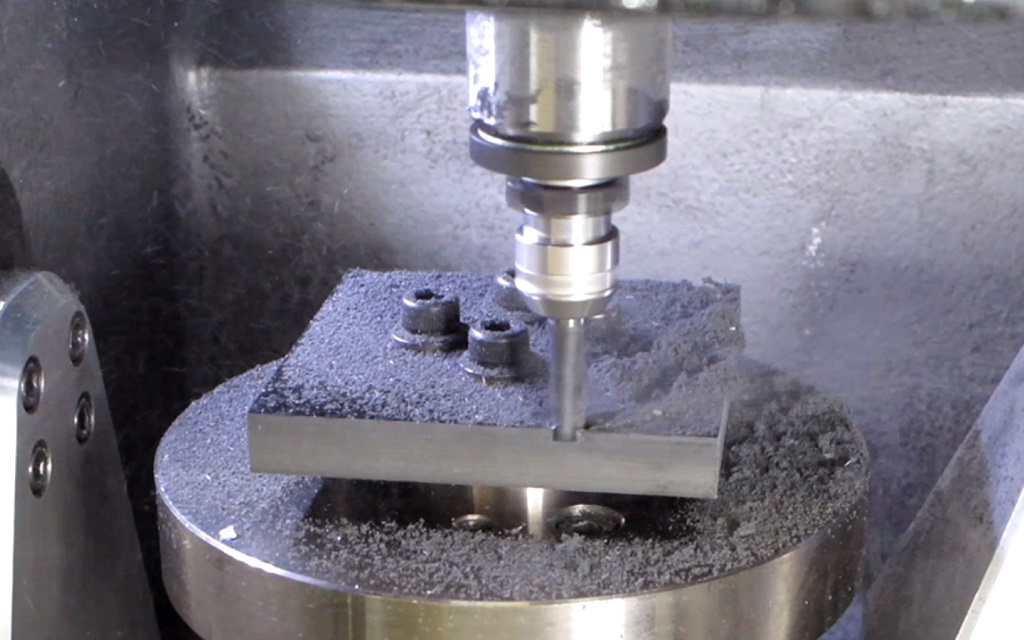

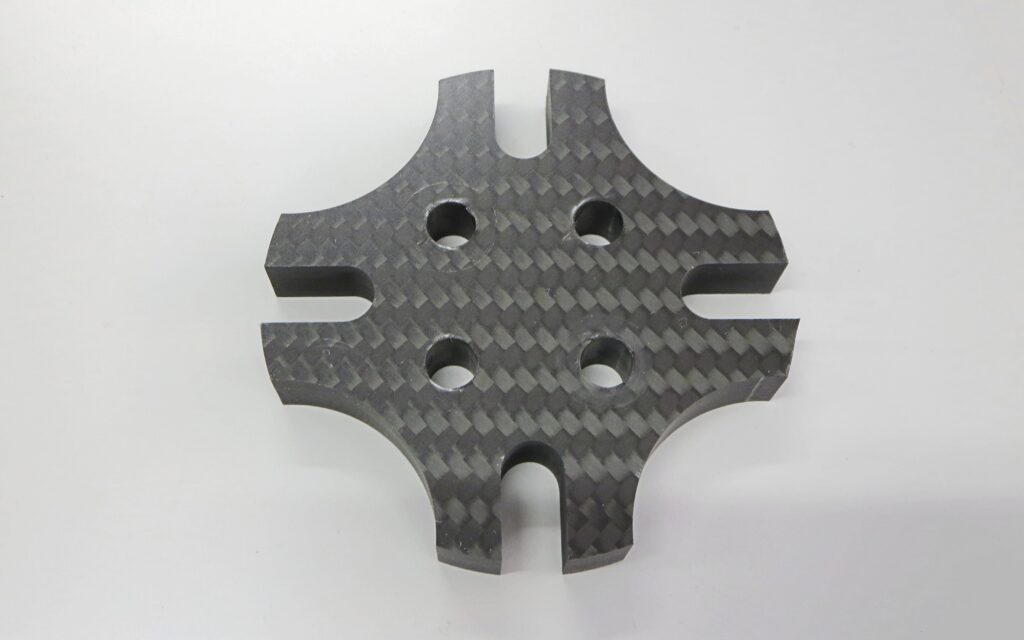

CVN-50を使用して炭素繊維強化プラスチック(CFRP)の輪郭加工を行いました。
CFRPは鉄よりも軽量で剛性を持つ素材になります。

スペック・仕様

特徴 輪郭加工
 荒加工

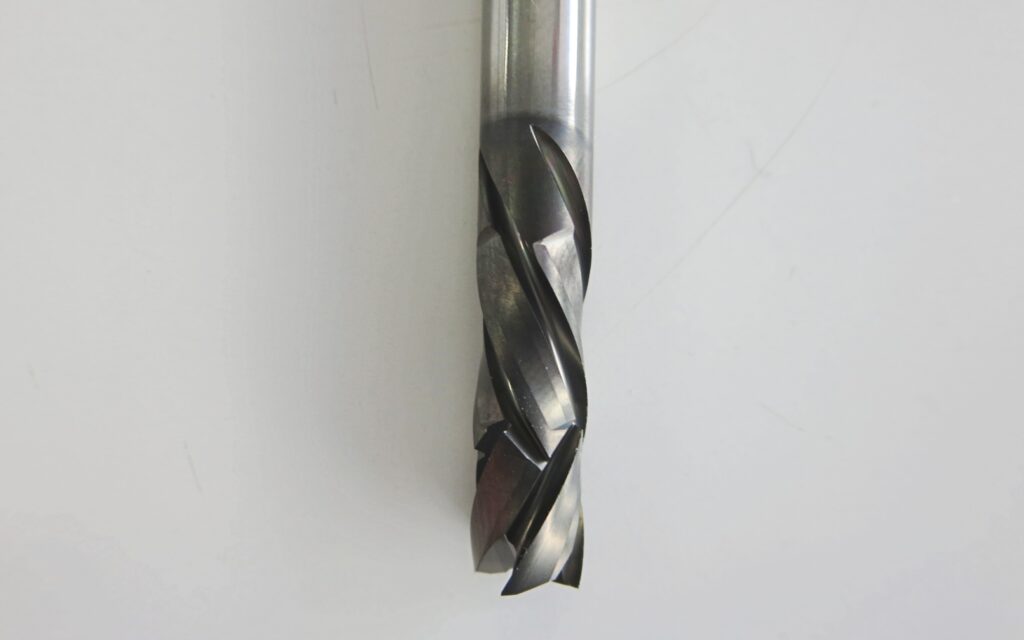

  工具  OSG製 WXL-2D-DE φ6
  主軸回転数 16,000min-1
  溝切削 軸方向切込  2mm
  送り速度  1,000mm/min
  加工時間  2分52秒

 仕上加工
  工具  OSG製 DIA-HBC4 φ6
  主軸回転数 16,000min-1
  半径方向切込 0.2mm
  送り速度  1,200mm/min
  加工時間  30秒
備考・特記事項 加工機械はCVN-50で実施しています。
