全自動切断機

汎用型NCフライスに投入払出コンベアとリフタを組み込み、全自動で樹脂の切断・切り出しを行う装置です。投入リフタにより材料を切り出し旋回アームによりワークの出し入れ時間の短縮が可能です。加工前に回転テーブル上でアライメントカメラによりθ・X・Y軸の加工位置へ移動し加工します。スピンドルは自動工具交換機能とツールマガジンを搭載し任意の加工が可能です。加工部には切削屑を集塵する機構で低騒音小型集塵機を採用し省スペース化を実現しています。製造工程の自動化をご検討下さい。

スペック・仕様

名称 全自動切断機
機械説明 基板の外形切断加工や異型加工に使用できます。
特徴 ①自動工具交換可能な樹脂加工・切断NC加工機です。
②高剛性により分割時の寸法のばらつきが少ない。
③分割長さにあわせた機種の対応も可能です。

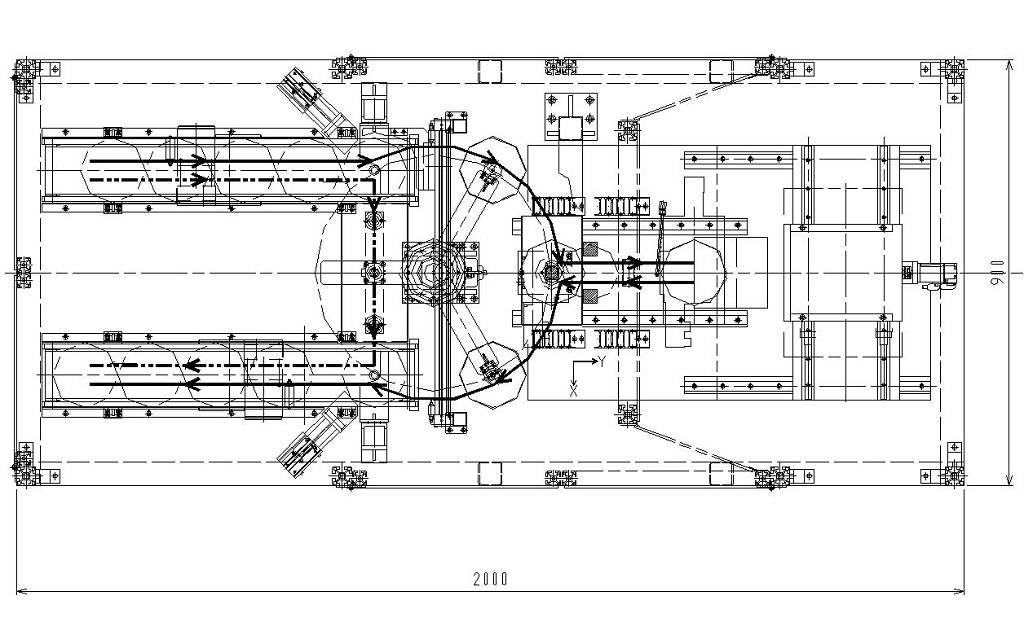

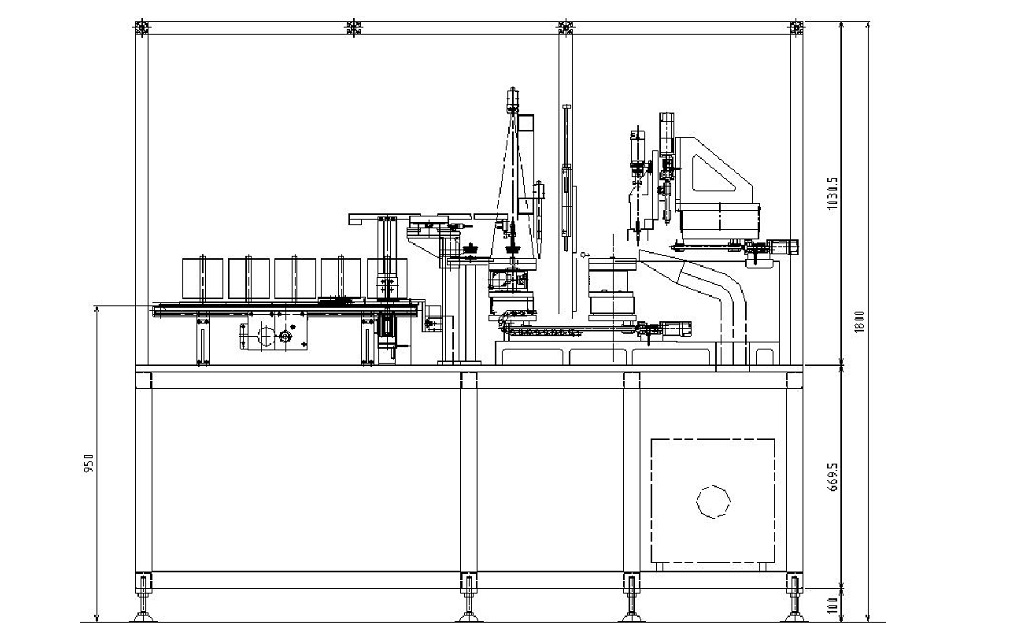

寸法 W 2,000 × D 900 × H 1,800
能力 ワークサイズ(mm):φ120 × t5
参考価格(税抜) 23,000,000円
