同じ旋盤でも、加工したいものや使い方はお客様によってさまざまです。

榎本工業では、小型旋盤・木工旋盤・小型ガラス旋盤などをベースに、標準オプションの組み合わせから専用オプションの追加まで、お客様の用途に合わせたカスタマイズに対応しています。

今回は、各機種の特徴とカスタム対応に加え、現在開発を進めている時計旋盤についてもご紹介します。

旋盤紹介

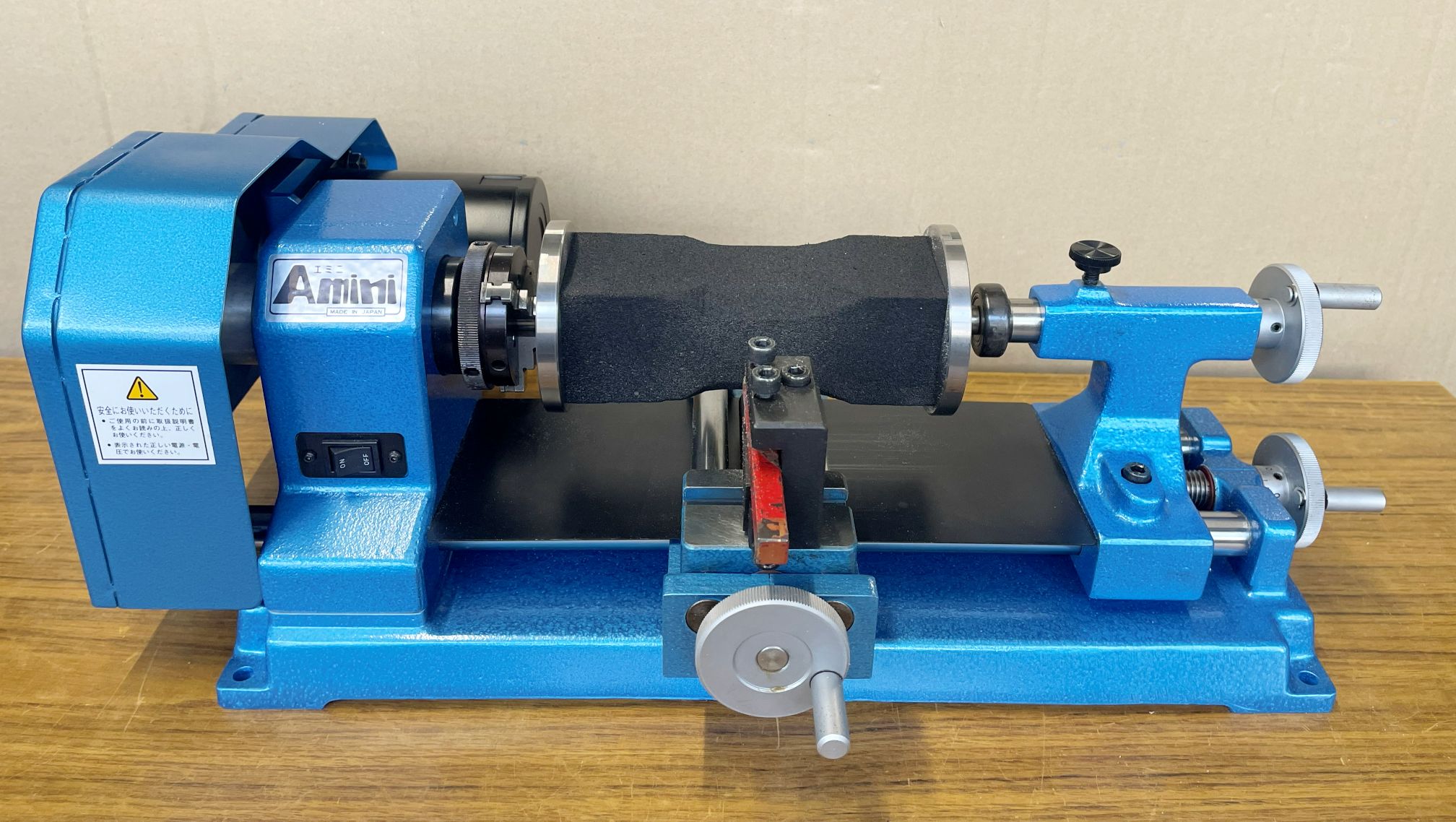

〇 小型旋盤 No.1100

No.1100は、小物加工や試作などに使いやすく、多数のオプションにも対応したコンパクトな小型旋盤です。

対象物：鉄、真鍮、アルミなど

把持方法：三爪チャック

把持径：1～60mm

芯間距離：200mm

サイズ：520×260×191mm

重量：13kg

主軸回転数：ベルト掛け替えによる変速

設備ポイント：多数のオプションに対応

カスタム事例：おりん加工機・専用面板を製作し、ウレタン加工に対応

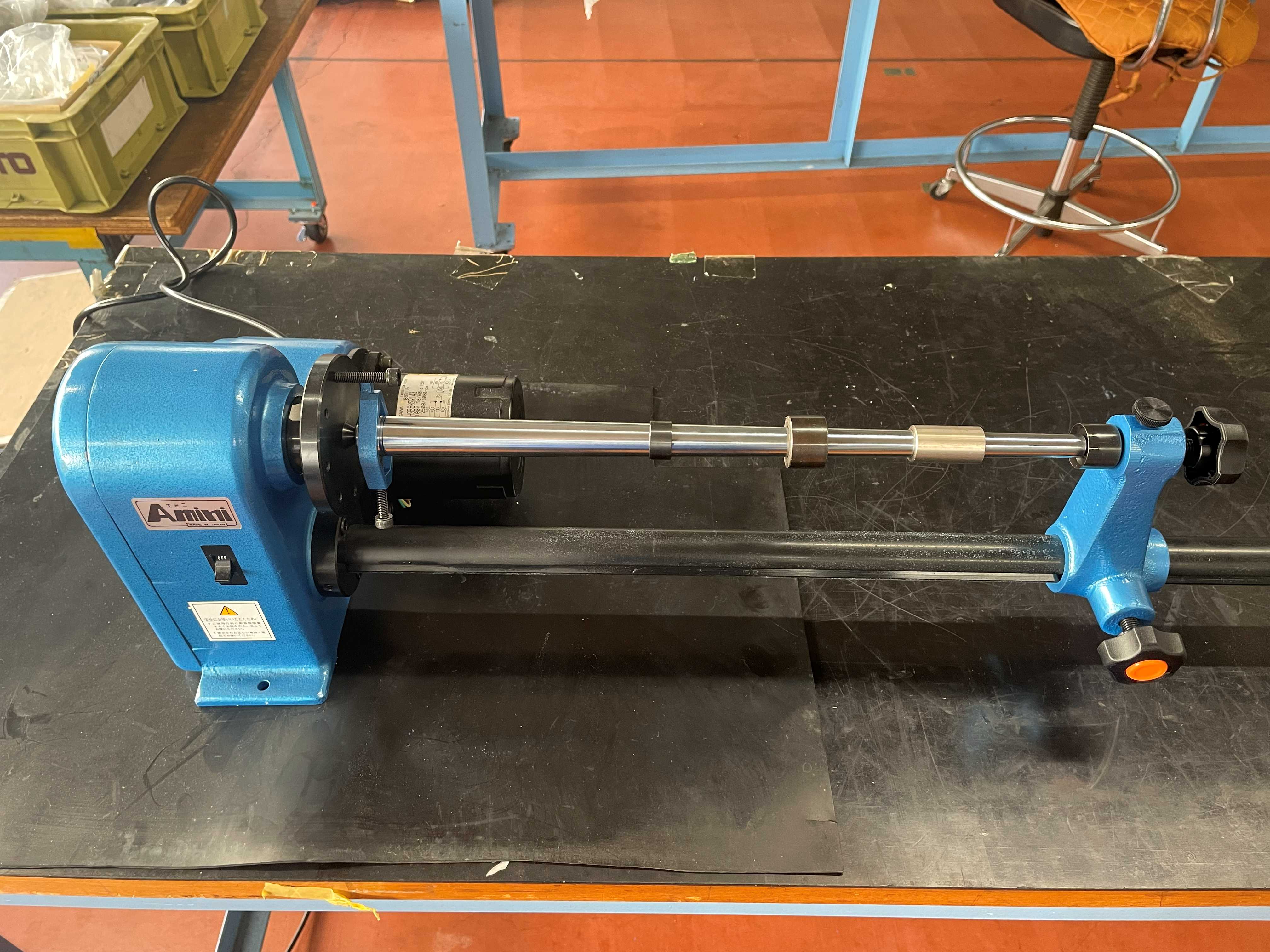

〇 木工旋盤No.2100

No.2100は、木材加工を中心に長尺ワークにも活用しやすい木工旋盤です。

対象物：木材

把持方法：ドライブセンター

加工物最大径：φ155mm

芯間距離：760mm

サイズ：1093×260×220mm

重量：13kg

主軸回転数：ベルト掛け替えによる変速

設備ポイント：芯間距離760mmで長尺ワークに対応

カスタム事例：木工以外の長尺物磨き作業用面板を製作

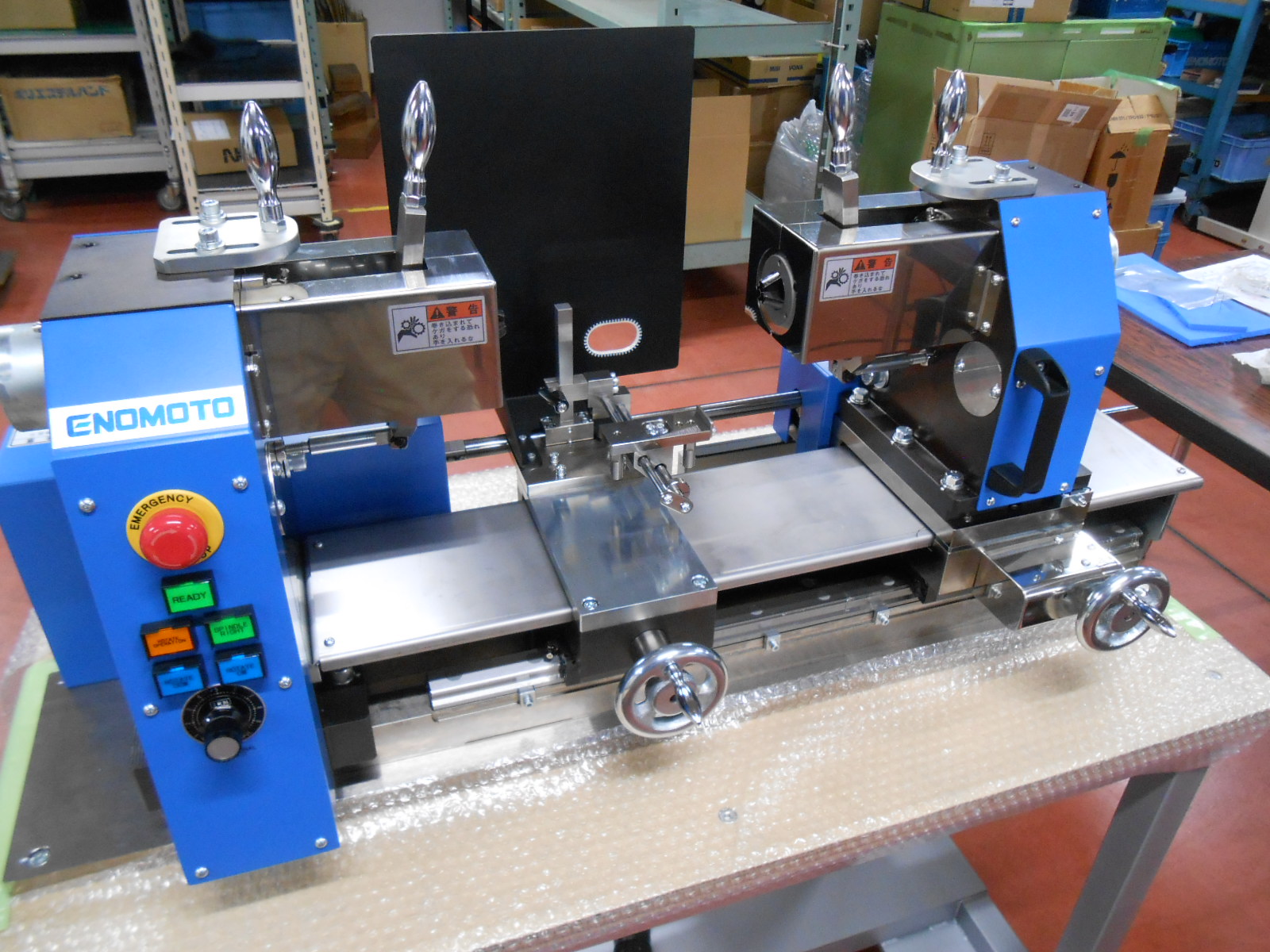

〇 小型ガラス旋盤 No.4000

No.4000は、ガラス管などの細いガラス材を固定し、回転させながら加工や接合を行うための小型ガラス旋盤です。

対象物：ガラス

把持方法：クイックチャック

把持径：0.5～21mm

芯間距離：300mm

サイズ：1000×550×1175mm ※専用作業台含む

重量：300kg

主軸回転数：回転速度調節ツマミによる可変速

設備ポイント：把持最小径0.5mmまで対応可能、レバーで簡単にチャッキング可能

操作性：ガラス接合時のハンドル操作や、クラッチによる左右軸の連動・非連動の

　　　　切り替えに対応

カスタム事例：お客様のご要望に合わせて設備サイズの変更に対応

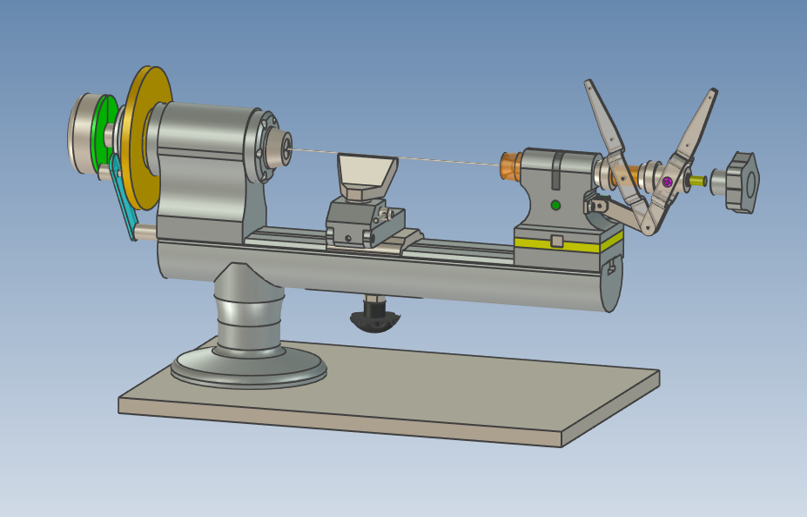

〇 時計旋盤 ※開発中

時計旋盤は、時計部品のような小さな精密部品の加工を想定し、芯ブレを抑えた安定加工を目指して開発中の旋盤です。

対象物：超精密部品

把持方法：コレットチャック

把持径：0.5～6.5mm

芯間距離：145mm

サイズ：300×70×167mm ※奥行はモータ含まず

重量：15kg

主軸回転数：ベルト掛け替えによる変速

開発ポイント：精度・使いやすさを追求して開発中

仕様ポイント：主軸剛性を高め、芯ブレを抑える仕様
