小型５軸加工機CVN-50 ツインヘッドスピンドル
CVN-50THSは、CVN-50標準機をご使用中のお客様からのご相談を受け、仕様検討を行ったカスタム機です。
お客様からは、メンテナンスなどで既存設備を一時的に停止する場合でも、生産を継続できる体制を整えたいというご要望がありました。
また、通常稼働時にも増設設備として活用できることが求められていました。

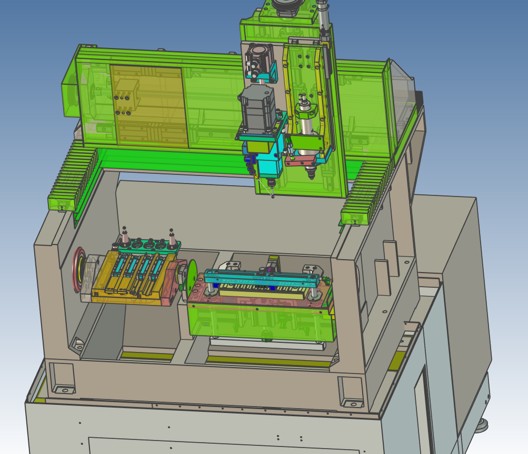

生産状況を確認したうえで、左側に主軸を追加したツインヘッド構成をご提案しました。
左側主軸では穴あけ・タップ加工、右側主軸では高速回転切削を行う構成とし、加工内容に応じて使い分けられる設備としています。
これにより、既存設備のメンテナンス時にはバックアップ設備として使用できるほか、通常稼働時にも生産工程の一部を担う設備として活用できます。
〇設備の特徴

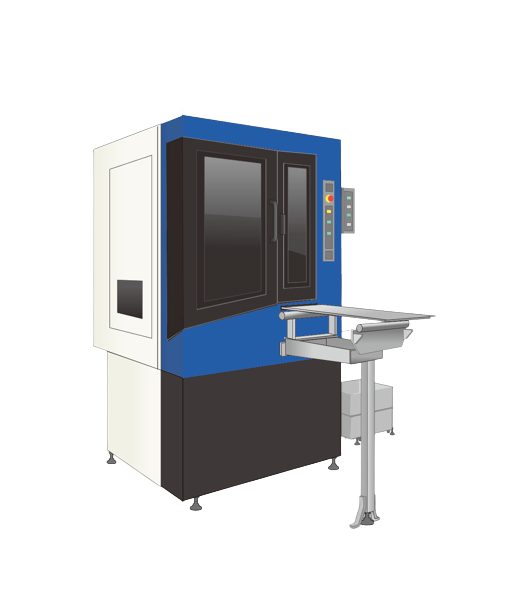

CVN-50THSは、お客様の使用条件に合わせて設計したカスタム機です。ツインヘッド構成を採用しながら、限られた工場スペースにも設置しやすいサイズとしています。
設備サイズ：W1000 × D1150 × H1750mm
※クーラントタンク除く
重量：約800kg
※クーラントタンク除く
左側加工エリア：A軸を搭載しており、360度の割り出しが可能です。穴あけ・タップ加工に対応し、最高回転数はMAX 3,000rpmです。ツール交換は5本まで対応しています。
右側加工エリア：アルミなどの高速回転加工に対応しています。1本の工具による高速切削が可能で、最高回転数はMAX 30,000rpmです。
