コート･ド･ジュネーブ対応 超小型NCフライス盤

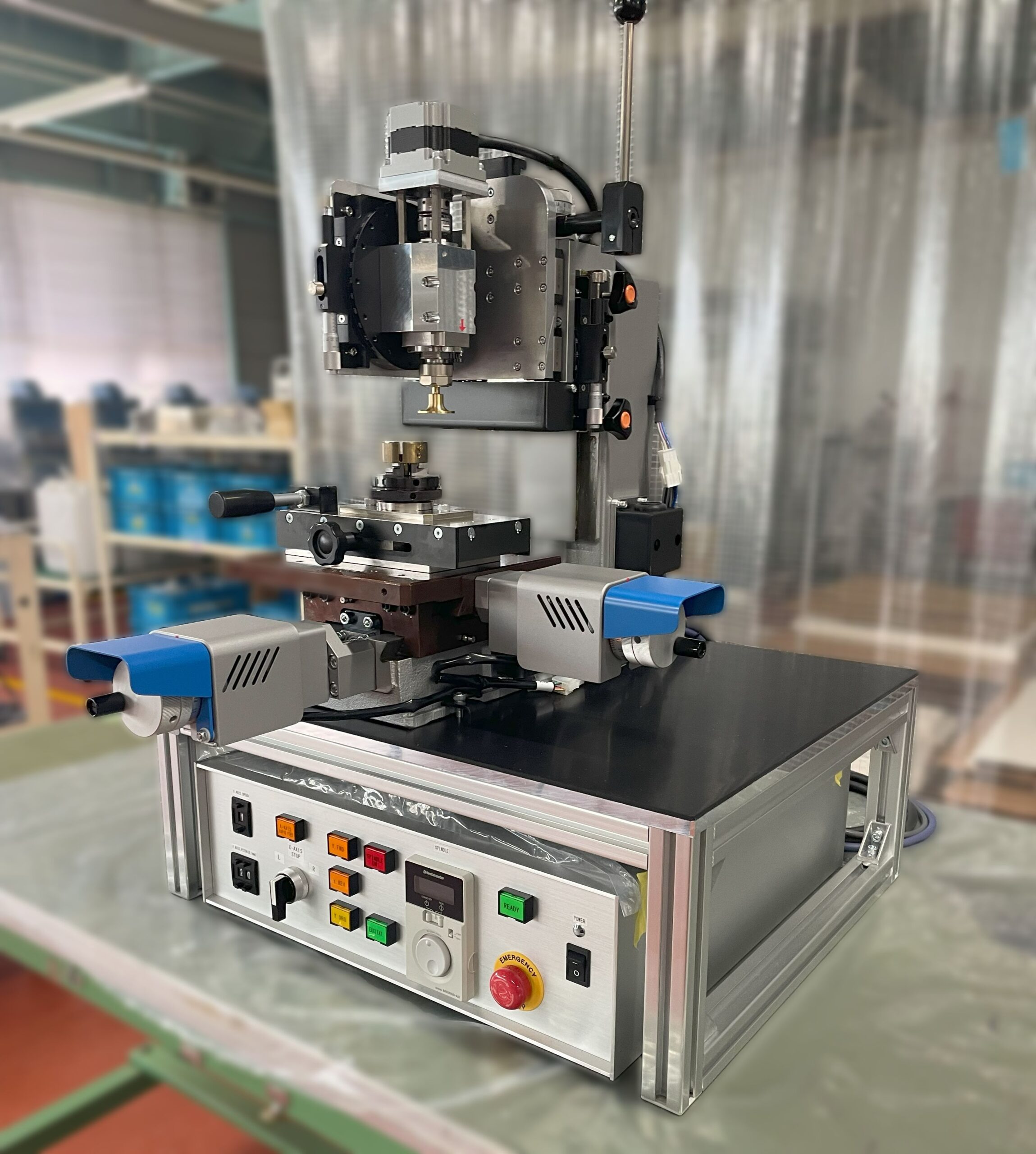

時計業界のお客様より「長年使用してきたコート・ド・ジュネーブ仕上げ用の設備が老朽化し、品質や作業性に課題が出てきたため、新たな設備を製作したい」とのご相談をいただき、製作したCVN-1000のカスタム事例です。
▶CVN-1000標準機の事例ページはこちら◀
スペック・仕様
| 特徴 | ① CVN-1000（標準XYZの3軸）に手動のA軸・C軸を追加 ② テーブル上に専用の手動スライド治具を設置 ③ PCを使用せずコントローラでのボタン操作に変更。（デジスイッチと各種操作ボタンを追加） ④ ボタン操作のため作業性ト省スペース化を考慮し専用の作業台を製作 ⑤ X軸送り速度を調整可能（10段階） ⑥ 指定の間隔で模様付けをするためにY軸送りピッチ調整可能（0.1㎜～9.9㎜） ※⑤⑥はコントローラに設置のデジスイッチにて設定 ⑦ Y軸はボタン操作で前進・後退可能 ⑧ 主軸回転数調整可能（～3,000rpm） |
|---|---|
| 備考・特記事項 | 【設備の主な条件】 ・主軸の直角度 ・主軸の振れ精度 ・主軸モータのトルク ・Y軸送りピッチ精度 ・設備の剛性 |
