XYステージ応用商品

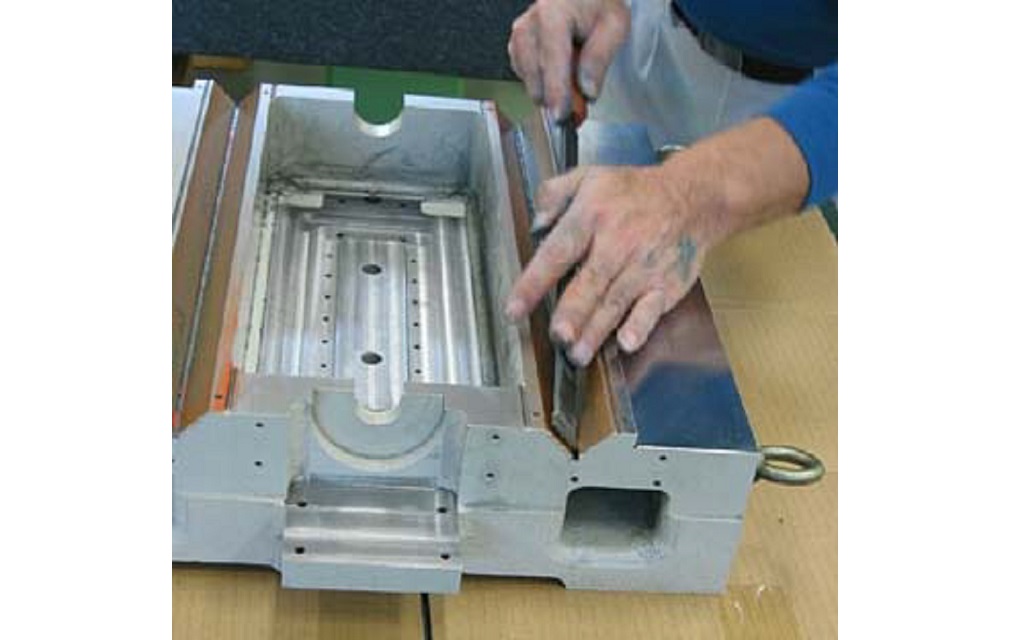

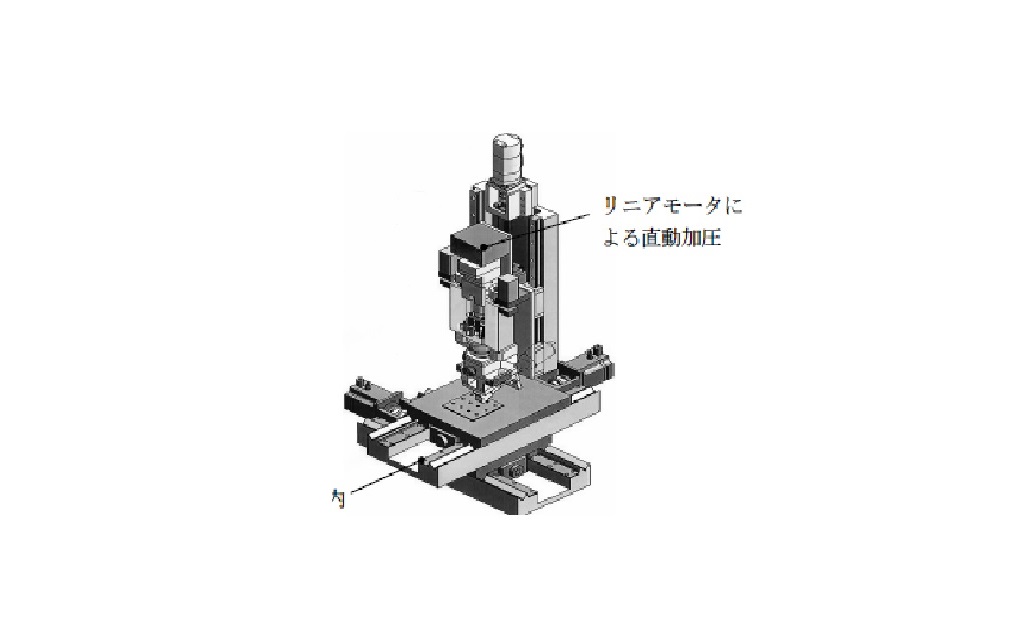

摩擦レスのリニアモータ加圧とダメージのない高速接触検知により、高速・高精度で高品位な加圧に対応できる立軸ステージの技術です。リニアモータ及びバランスシリンダー(改良した市販低摩擦シリンダー)駆動で自成絞り方式の空気静圧パッドによりテーブル重量軽減を小さく抑えることが可能です。また、ステージは低摩擦のV-V形状(真直性優)の滑り案内と平行ばね形継手およびテーブル上面制御方法により、姿勢変化が少なく高負荷に耐える高精度ステージです。これらの応用商品として、高精度のレーザー加工機やフリップチップボンダーがあります。自動化設備においてワークは精密に位置決めされなければなりません。そこで、ワークに対して仕事をするポイント(ステーション)では、 精密ステージというモジュールが必要となります。モジュール形態としては、“直交2軸:XY型”とZ軸との組み合わせが一般的です。用途に応じて、上下動作に様々なスピンドルを搭載して加工・組立・検査動作等を行う事が可能です。

スペック・仕様

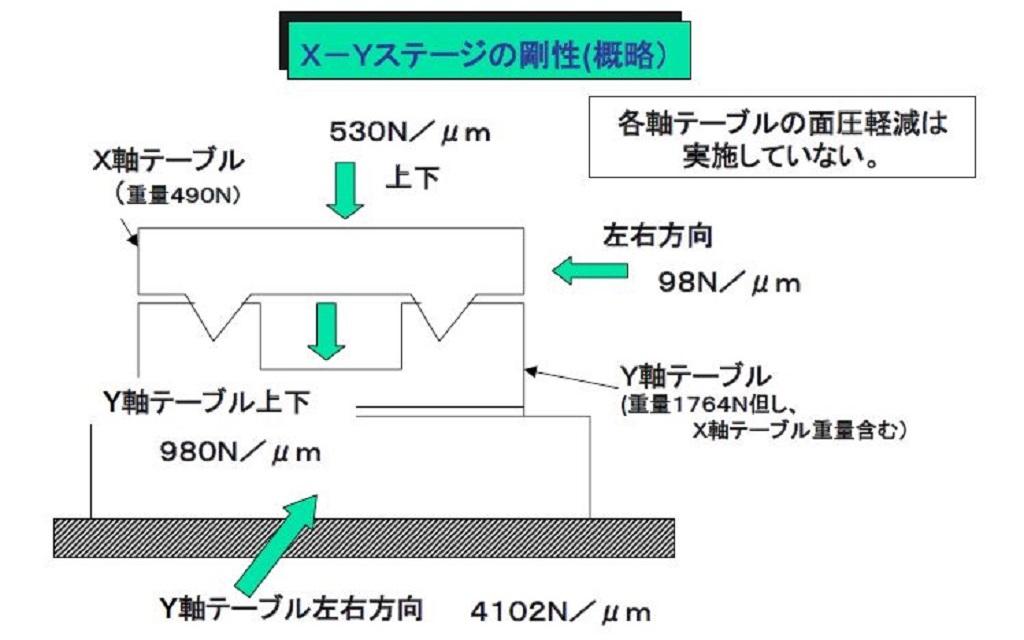

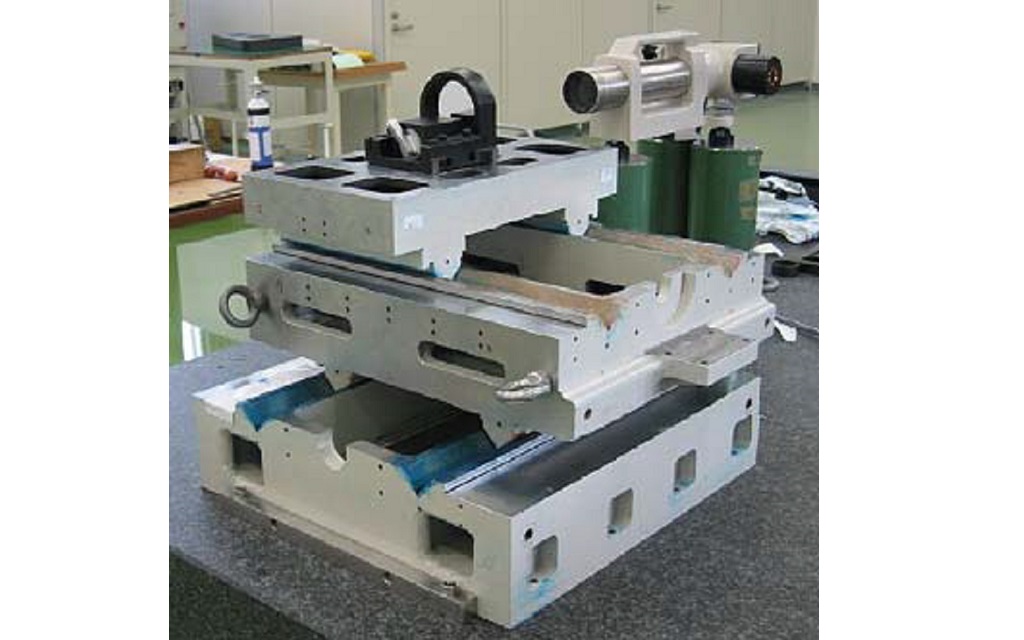

名称 精密ステージ
機械説明 VV滑り案内による精密ステージ
特徴 ①摩擦抵抗の低減により真直性が維持できます
②位置決め精度の向上
③品質の安定
寸法 W 700 × D 1,100 × H 1,800
能力 有効ストローク(mm):100 × 100 × 150
参考価格(税抜) 用途・仕様により概算価格を算出いたします。
