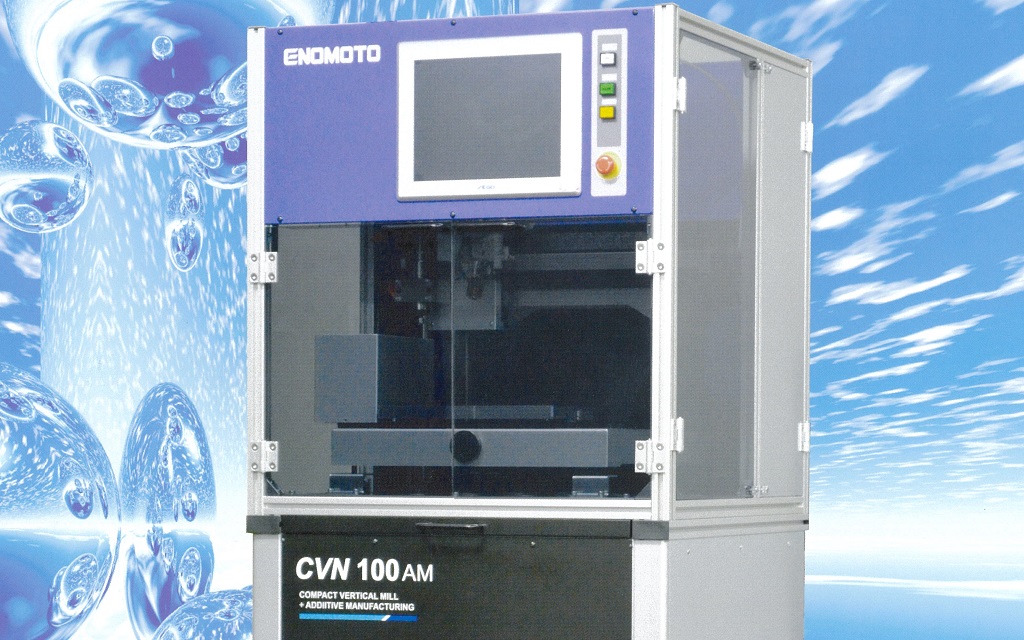

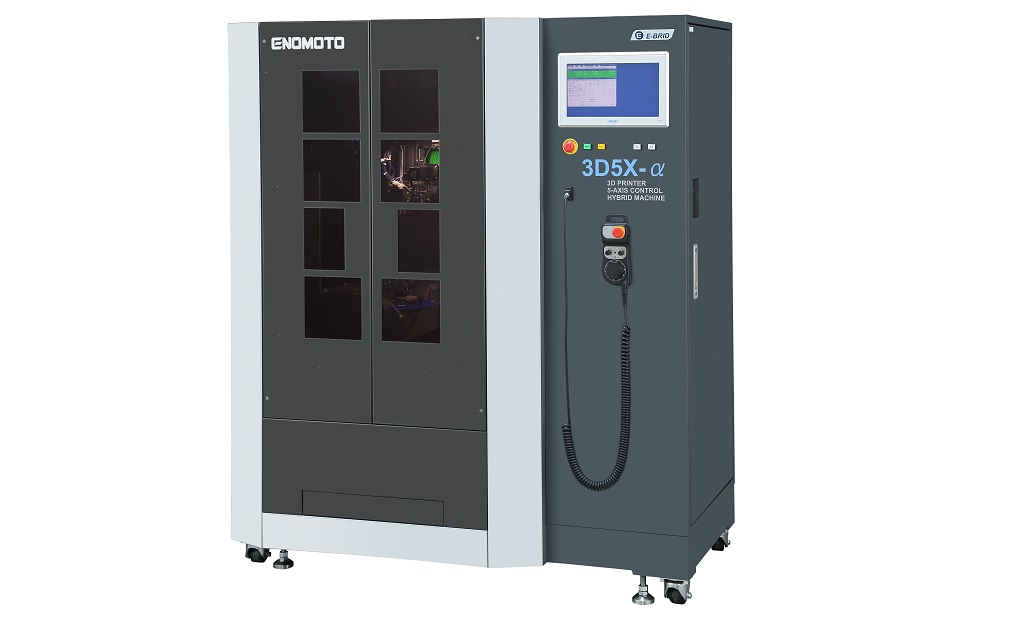

同時3軸・5軸制御積層造形切削加工装置

同時5軸制御AMMは、B軸周りとC軸周りに回転するステージを設け、熱溶解積層法による落下する液体樹脂の細線に対して、積層面が常に垂直であるように、X、Y、Z、B、Cの5軸を同時制御します。オーバーハング形状の構造物でもサポート材(支柱)の付加が不要で、複雑な積層体をサポート材なしで製造できます。また、積み重ねる平面の角度をかえることにより積層体の異方性を取り除くことができる。さらに、積層体をステージから取り外すことなく、同時5軸制御切削加工でき、積層造形後に仕上げ加工することにより、積層だけの従来品に比べて1桁上の加工精度及び滑らかな表面粗さを実現できます。

スペック・仕様

名称 同時3軸・5軸制御積層造形切削加工装置

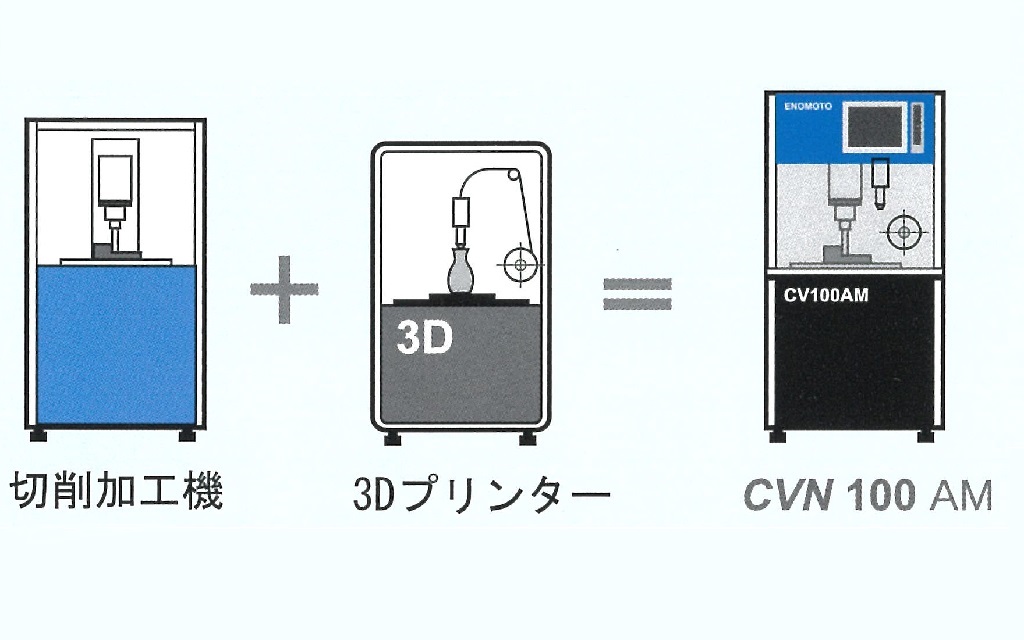

機械説明 サポート材が不要な3軸,5軸制御積層造形と段取り替えなしで切削加工が可能

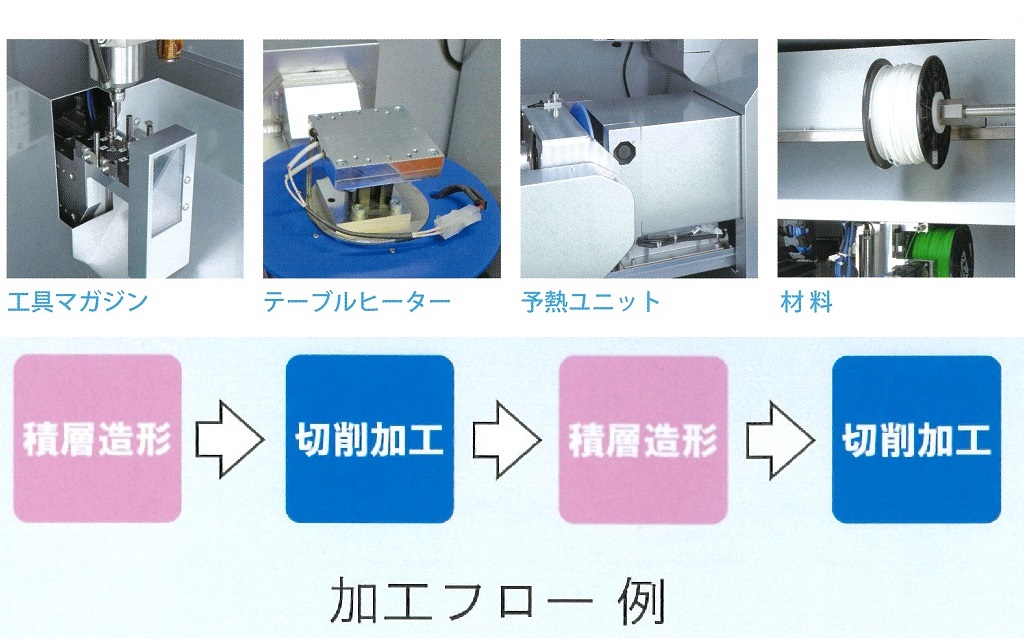

特徴 ①「サポート材」が不要な同時5軸制御積層造形
②「スライスデータ」が不要なAMM-CAM(※1)
③段取り替えなしで同時5軸制御切削加工
寸法 5軸:W 1,355 × D 755 × H 1,510
能力 ワークサイズ(5軸)(mm):150 × 150 × 300
参考価格(税抜) 3軸:7,500,000円 5軸:22,000,000円
備考・特記事項 ※1 AMM-CAMにつきましては下記URLをご覧ください。
http://www.cgsys.co.jp/jp/cam-tool/function_AM.html
製品カタログ こちらからダウンロードいただけます
