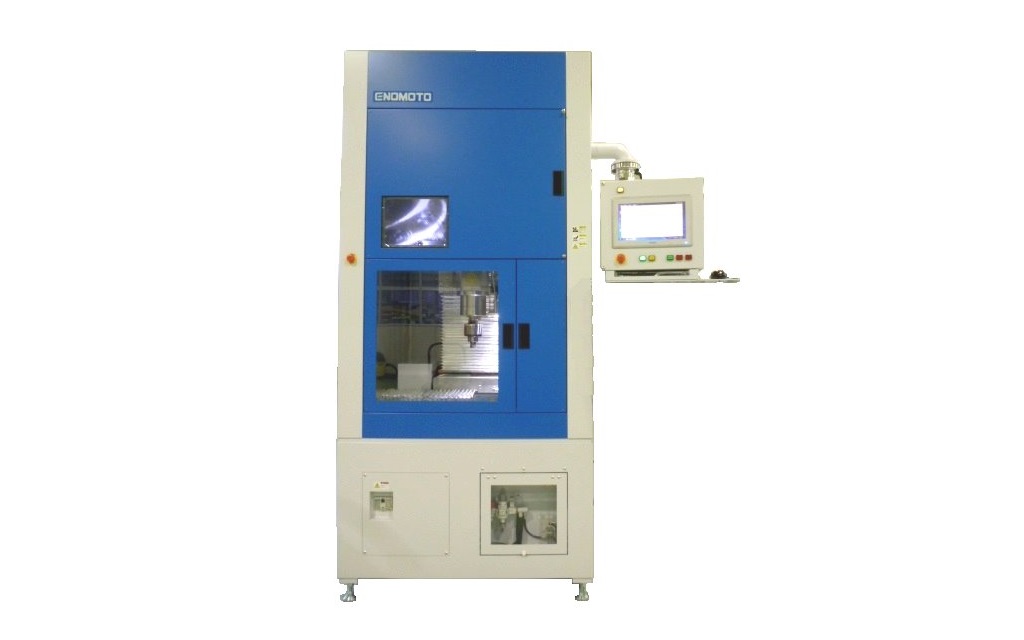

マイクロFSW装置

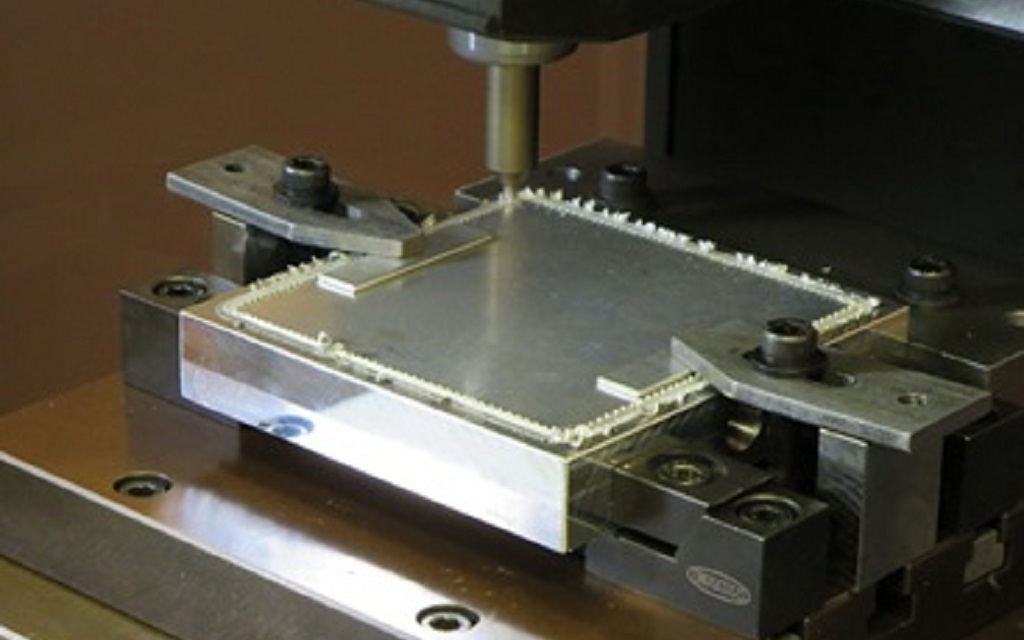

従来の摩擦攪拌接合(FSW)の装置は、鉄道車両や自動車などでの適用に合わせた大型装置です。当社の装置は自動車業界の2次電池、パワーモジュール等の電池内の小さな電極の接合などの用途です。用途に合わせてモジュール化した小型FSW装置と、接合部の仕上げ加工に必要な小型切削加工機と組み合わせることで、良好な接合品質を得るために、お客様の用途に合わせた装置と冶具のご提案が可能です。高回転モータを搭載し、小径接合ツールを用いた薄板の接合も可能です。数値制御により、複雑な2次元接合軌道への対応で従来のFSW装置よりも圧倒的にコンパクトかつ低価格で装置を実現できます。必要に応じてテスト加工も承ります。

スペック・仕様

名称 マイクロFSW装置
機械説明 摩擦熱で部材を軟化させながら攪拌して一体化させる接合方法
特徴 ①部材を溶融せずに母材の80%以上の接合強度が得られます。
②アルミダイカストと展伸材、アルミと銅などの接合が可能です。
③作業者の技量に依存せず安定して接合できます。
寸法 仕様により異なります
能力 ワークサイズ(mm):お客様のご要望にお応えいたします
参考価格(税抜) 20,000,000円
製品カタログ こちらからダウンロードいただけます
