ベルト穴あけ加工機

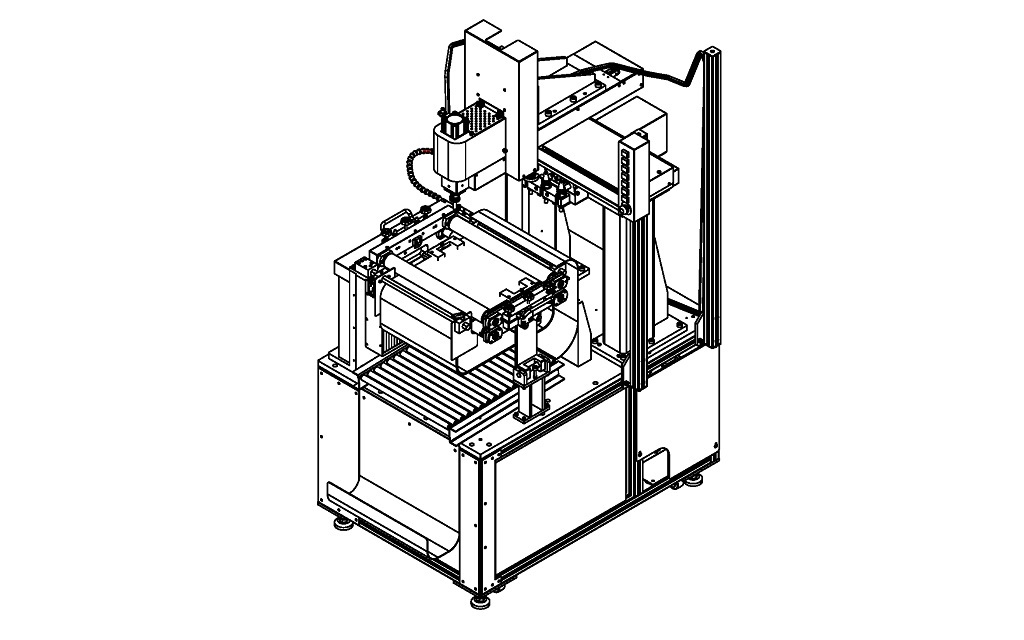

加工用の3軸同時制御の縦型ミーリングマシンとベルト送り用のA軸を追加した装置です。

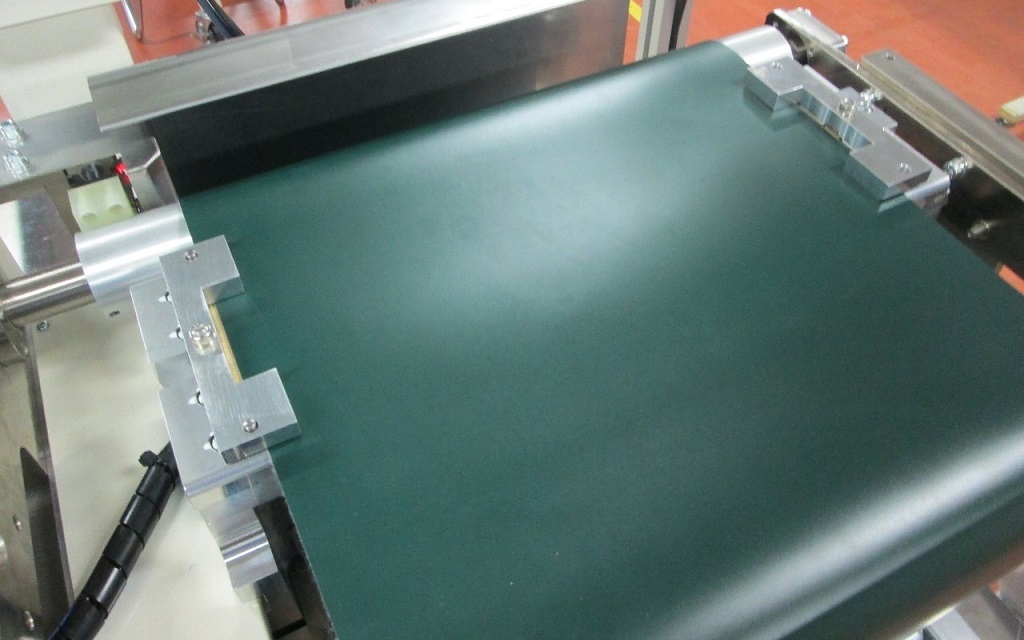

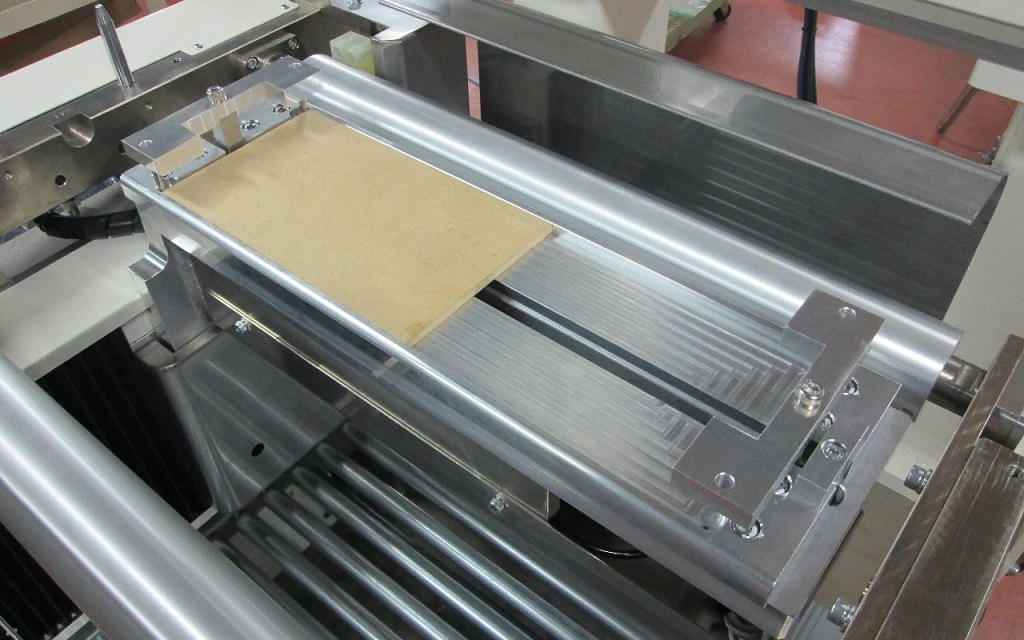

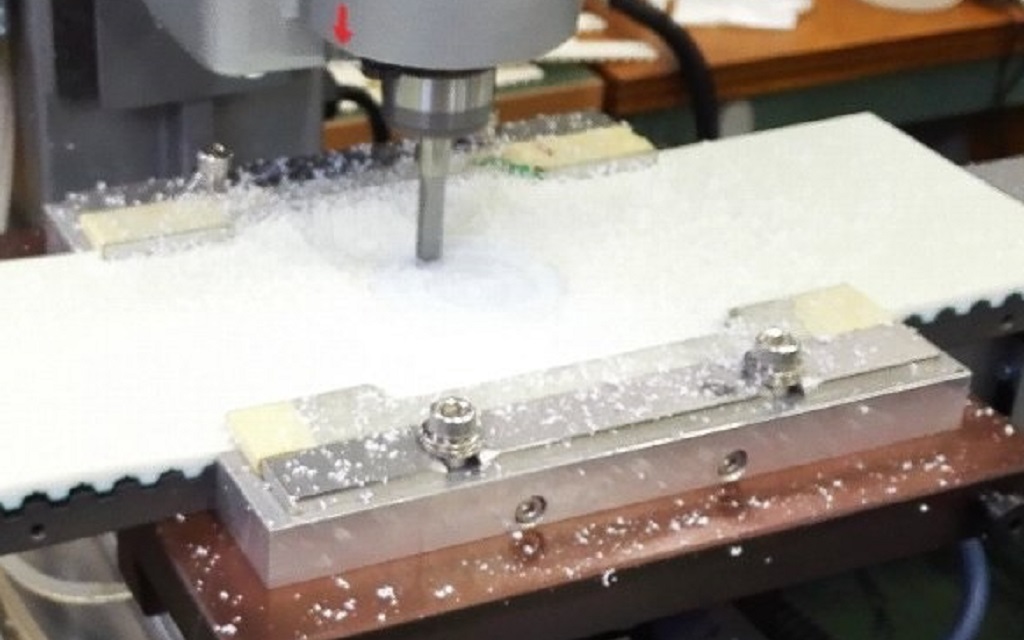

ベルト送りは弊社独自の送り機構でエンドレスベルトを自動で定寸送りしパターン化した穴あけを行います。穴あけは専用の工具を使用し自動工具交換装置により3種類の穴あけを自動で行うことが可能です。操作は専用のドライブソフトを使用してパソコンの画面上で行いますが、制御は独立したNCコントローラで行います。従って、本機の性能はパソコンの性能に左右されません。ベルトの長さ、幅、厚さは仕様により都度冶具対応させていただきます。

スペック・仕様

名称 ベルト穴あけ加工機
機械説明 ベルトの穴あけを自動で行う加工機です
特徴 ①AC100で使用できます
②自動工具交換装置で3種類の穴あけが可能です
③ベルトの着脱がワンタッチで行えます
寸法 W 831  × D 1,250 × H 1,500
能力 テーブルサイズ(mm): 350× 110  お客様のご要望にお応えいたします。
参考価格(税抜) 6,500,000円
